Osciloskopas – tai prietaisas, kuris paverčia elektrinį signalą į matomą grafiką ekrane.

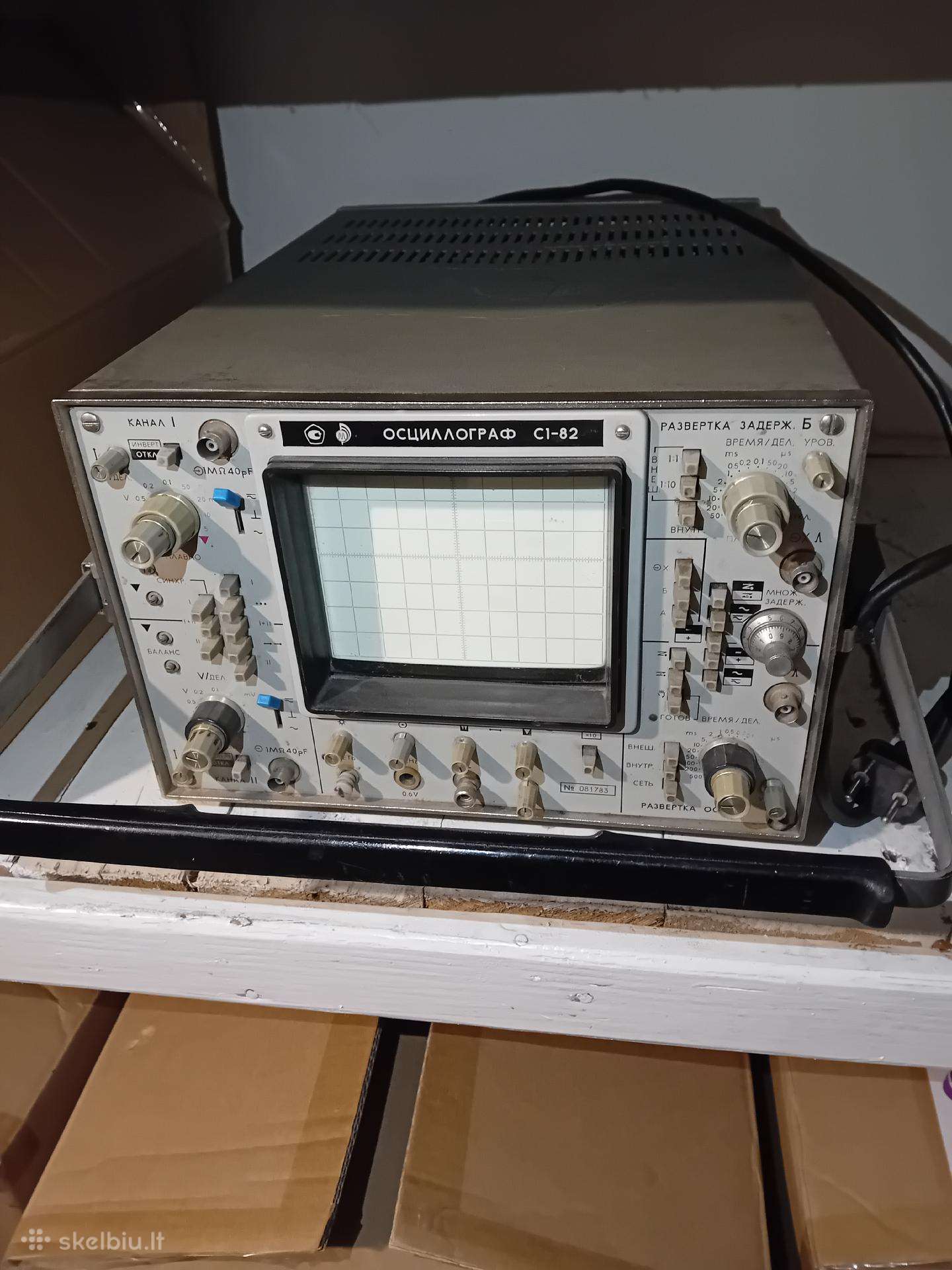

Šis modelis (С1-82) yra analoginis CRT tipo osciloskopas, todėl jis veikia taip:
1. Signalo įvedimas
Į vieną iš kanalų (KANAL I arba KANAL II) prijungi matavimo laidą.
Įvesties signalas yra įtampos pokyčiai laike.
2. Vertikalioji nukreipimo sistema (V/дел)
Ji valdo, kiek aukštai arba žemai elektronų pluoštas pasisuka ekrane pagal įėjimo įtampą.
Didelė įtampa taškas ekrane juda aukštyn
Maža įtampa taškas juda žemyn
Skalė nurodoma voltai / padalijimui
Tai leidžia matyti signalo „amplitudę“.
3. Horizontalioji nukreipimo sistema – laiko bazė (Время/дел)
Ji juda tašką iš kairės į dešinę pastoviu greičiu.
Greitas judėjimas matosi aukšto dažnio signalai
Lėtas judėjimas matosi ilgi procesai
Tai leidžia matyti signalo „laiko“ ašį.
4. Katodinių spindulių vamzdis (CRT)
Tai senovinis ekranas, kuriame:
Elektronų pluoštas šaudomas į fosforu padengtą ekraną
Pluoštą nukreipia elektrostatinės plokštelės (vertikalios ir horizontalios)
Kur elektronai pataiko, fosforas užsidega – susidaro matoma šviesi linija
Gaunamas signalas ekrane: tipinė sinusė, kvadratas, triukampa ir t. t.
5. Sinchronizacija (Tриггер)
Kad vaizdas nestovėtų padrikas ir „neplauktų“, vidaus trigeris sinchronizuoja laiko bazę su signalu.
Renkamasi:
Vidinis (signalo pats trigeris)
Išorinis
Pagal kanalą I/II
Kylantis ar krentantis kraštas
6. Kiti valdikliai
Intensyvumas – ekrano ryškumas
Fokusas – linijos aštrumas
Padėtis X/Y – vaizdo nustūmimas ekrane
AC/DC/GND – įėjimo skyrimas (kondensuotas, tiesioginis, įžeminimas)
Dvipusis režimas – dviejų kanalų rodymas
