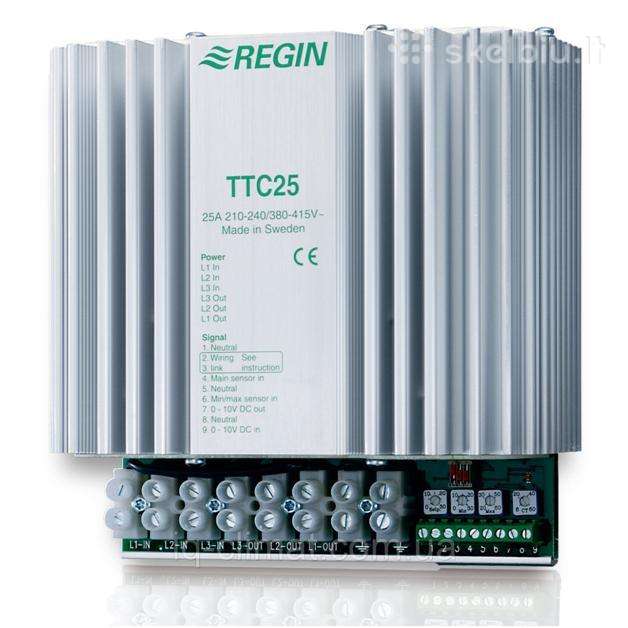

Švedijos gamintojo „Regin“ elektrinių šildytuvų galios reguliatorius TTC-25 skirtas tik elektrinių šildytuvų kaitinimo galios reguliavimui. Gali būti valdomas išoriniu signalu arba dirbti autonomiškai su prijungtu temperatūros davikliu. Reguliatorius skirtas montuoti automatikos skyde su vedinimu.
1. Techniniai duomenys:
Didžiausia reguliuojama srovė 25A/fazei (Y arba D )
Maksimalia reguliuojama galia: 3,3kW/fazė, kai 3x220V 5,75kW/fazė kai 3x400V
Minimalia reguliuojama galia: 0,53kW/fazė, kai 3x220V 0,92kW/fazė kai 3x400V
Maitinimo įtampa 210-240V / 380-415V, 50Hz
Aplinkos oro temperatūra veikimo metu (0-40)C
Didžiausia oro santykinė drėgmė 90%, be kondensacijos

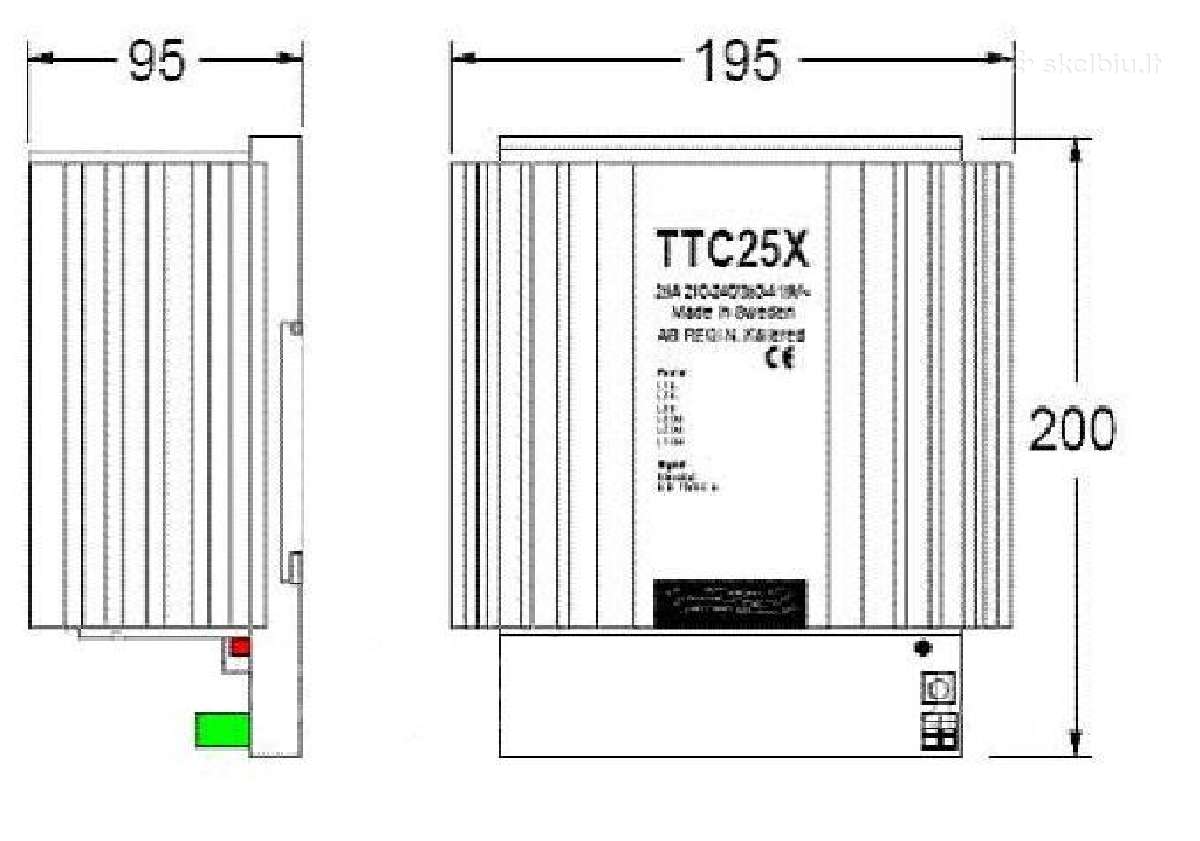

Matmenys (aukštis x plotis x storis) (200x195x95) mm
Saugumo klasė IP20.
2. Reguliavimo režimai:
- autonominis - pagal temperatūros jutiklį
- išorinis - pagal įtampą (0-10)Vdc
3. Reguliavimo būdai:
Galios reguliavimas yra atliekamas visiškai tolygiai dėka mechanizmo, kuris yra žinomas kaip laikui proporcingas valdymas, reiškiantis, kad santykis tarp “įjungimo ir “išjungimo laikų yra nustatomas pagal nustatytą reikalingą temperatūrą. Reguliavimo periodo CIKLAS vertės nustatymo ruožas 0-60 sek.

Tinkami temperatūros jutikliai (į komplektacija neįeina):
Reguliuojantis jutiklis ortakyje - TG-K330 (REGIN firmos), (0-30)C
Reguliuojantis jutiklis patalpoje - TG-R530 (REGIN firmos), (0-30)C
Ribojantis jutiklis ortakyje - TG-K360 (REGIN firmos), (0-60)C.
-
TG-K330 (REGIN firmos), (0-30)C kaina: 14 eurų (yra 4vnt)

ENG=
The Swedish manufacturer "Regin" electric heater power regulator TTC-25 is only intended for regulating the heating power of electric heaters. Can be controlled by an external signal or work autonomously with a connected temperature sensor. The controller is designed for mounting on an automation panel with ventilation.
1. Technical data:
Maximum adjustable current 25A / phase (Y or D)
Maximum adjustable power: 3,3kW / phase when 3x220V 5,75kW / phase when 3x400V
Minimum adjustable power: 0,53kW / phase when 3x220V 0,92kW / phase when 3x400V
Supply voltage 210-240V / 380-415V, 50Hz
Ambient air temperature during operation (0-40) C
Maximum relative humidity 90%, without condensation
Dimensions (height x width x thickness) (200x195x95) mm
Safety class IP20.
2. Regulatory modes:
- autonomous - according to the temperature sensor
- external - according to voltage (0-10) Vdc
3. Methods of regulation:
Power regulation is performed completely evenly thanks to a mechanism known as time-proportional control, which means that the ratio between the "on and off" times is determined by the set required temperature. Adjustment period CYC value setting range 0-60 sec.

Suitable temperature sensors (not included):
Regulating sensor in the duct - TG-K330 (REGIN brand), (0-30) C
Indoor control sensor - TG-R530 (REGIN companies), (0-30) C
Duct limiting sensor - TG-K360 (REGIN brand), (0-60) C.
